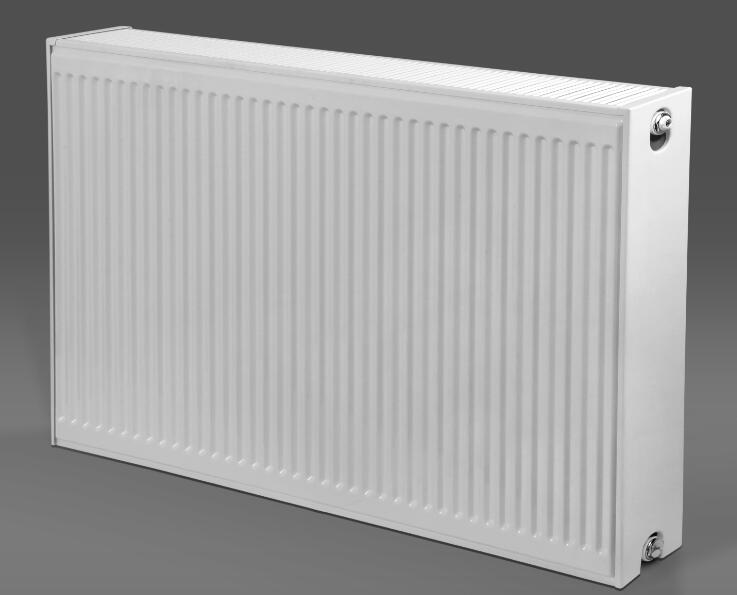

密水道钢板散热器-河北祥和冷暖设备有限公司

1、安装示意图：

H	H1	H2	H3	H4
300	250	160	94	82
600	550	400	334	112.5
900	850	700	634	112.5

散热量
散热量
高度（mm）	长度（mm）	散热量(W)		散热量(W)
		95/70/18℃		75/60/18℃
		22型	33型	22型	33型
300	800	1186	1706	890	1205
	1000	1492	2130	1116	1505
	1200	1789	2558	1340	1812
	1400	2082	2983	1560	2115
	1600	2380	3405	1789	2418
	1800	2675	3833	2002	2713
	2000	2970	4258	2225	3014
	2200	3269	4685	2450	3325
600	400	1020	1445	766	1024
	600	1534	2165	1142	1534
	800	2045	2890	1535	2046
	1000	2555	3613	1918	2556
	1200	3065	4332	2295	3075
	1400	3576	5056	2680	3580
	1600	4085	5776	3062	4095
	1800	4595	6496	3445	4610
	2000	5100	7220	3834	5120
	2200	5615	7945	4210	5630
	2400	6127	8664	4592	6145
900	400	1395	1945	1044	1383
	600	2094	2920	1572	2073
	800	2785	3895	2092	2760
	1000	3486	4865	2618	3456
	1200	4182	5840	3140	4144

SPRS钢制板式散热器技术参数
型号	尺寸（mm）			中心距（mm）	重量（kg/m）	水容量（L/m）	散热量（∆T=64.5℃）	接口尺寸	工作压力（Mpa)	水槽板厚度（mm）	波纹板厚度（mm）
型号	高度	宽度	长度	中心距（mm）	重量（kg/m）	水容量（L/m）	散热量（∆T=64.5℃）	接口尺寸	工作压力（Mpa)	水槽板厚度（mm）	波纹板厚度（mm）
22型	300	100	800-2200	250	17.42	3.14	1492	G1/2	1.0	1.2	0.45
	600		400-2400	550	35.3	6.15	2555		1.0	1.2	0.45
	900		400-1200	850	52.11	9.16	3486		1.0	1.2	0.45
33型	300	152	800-2200	250	26.31	4.71	2130	G1/2	1.0	1.2	0.45
	600		400-2400	550	51.6	9.23	3613		1.0	1.2	0.45
	900		400-1200	850	78.37	13.74	4865		1.0	1.2	0.45

节能的新一代钢制板式散热器，在同等材质的基础上散热效果更加突出，采用水路25mm凹槽间距，对流翅片与水路直接焊合，保证较大热量输出，细小水道的独特设计，保证了供热系统调控的灵活性，因此可以低温提供相同的热输出，以降低能源的消耗；并且使水流更快，加速了热传导，使得散热器加热更快，散热量更大，房间更舒适。
